I praktiske applikationer med strømledningsbærer installeres betydelige belastninger såsom spændingsstabilisatorer, frekvensomformere, servosystemer, højeffektmotorer, kondensatorer med stor kapacitet og UPS-enheder almindeligvis på elledninger. Disse belastninger udviser udtalte absorptionseffekter på højfrekvente signaler i bredbåndsstrømledningsbærere. For at forhindre ydeevneforringelse af strømforsyningsbærere anbefales det kraftigt at installere dedikerede isolationsfiltre på strømledninger for at blokere interferens fra belastningskilder og derved opnå optimal kommunikationsydelse for strømledningsbæresystemer.

Ledningsmetode for isolationsfilter:

1. Strømforsyningsside: Indgangen (LINE) af isolationsfilteret på strømforsyningssiden er forbundet til strømindgangen, mens dens udgang (LOAD) er forbundet med udgangen (LOAD) af isolationsfilteret på belastningssiden. En bredbåndsbærer er forbundet parallelt med udgangen (LOAD) på isolationsfilteret.

2. Belastningsside: Udgangen (LOAD) af isolationsfilteret på belastningssiden er forbundet til strømforsyningens indgang, mens dens indgang (LINE) er forbundet med belastningsudstyret. En bredbåndsbærer er forbundet parallelt med udgangen (LOAD) på isolationsfilteret.

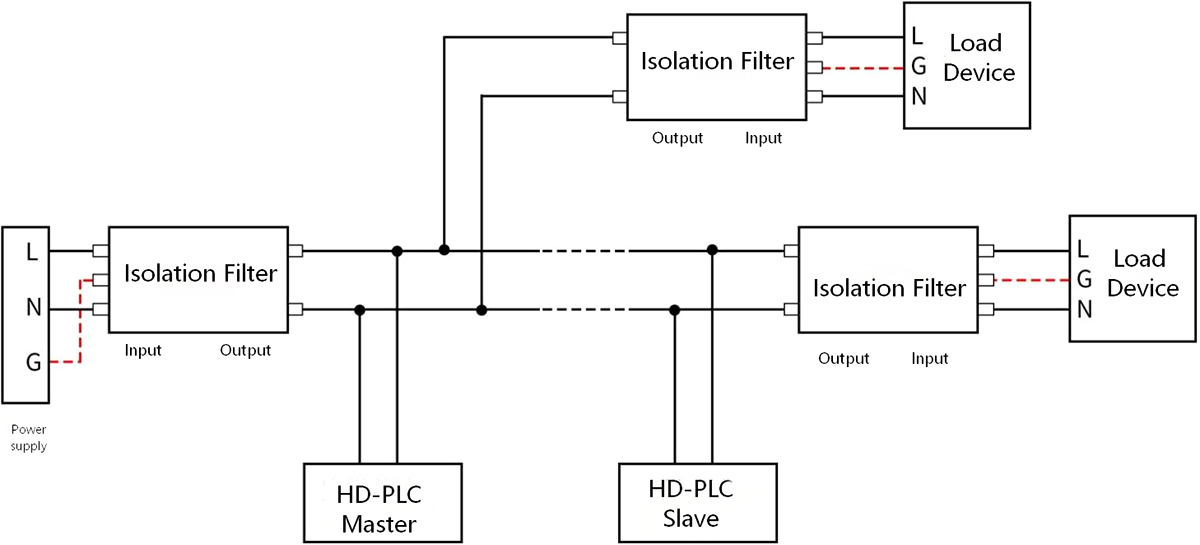

Ledningsdiagrammet for det enfasede isolationsfilter er vist nedenfor:

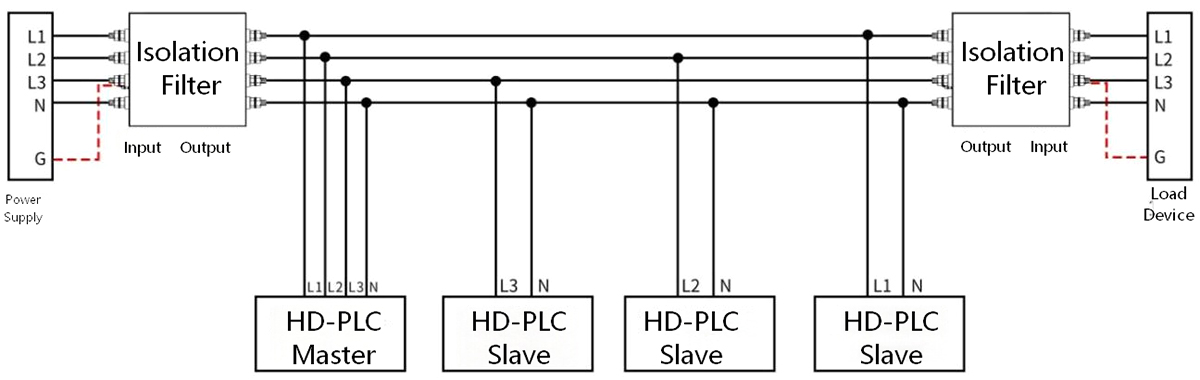

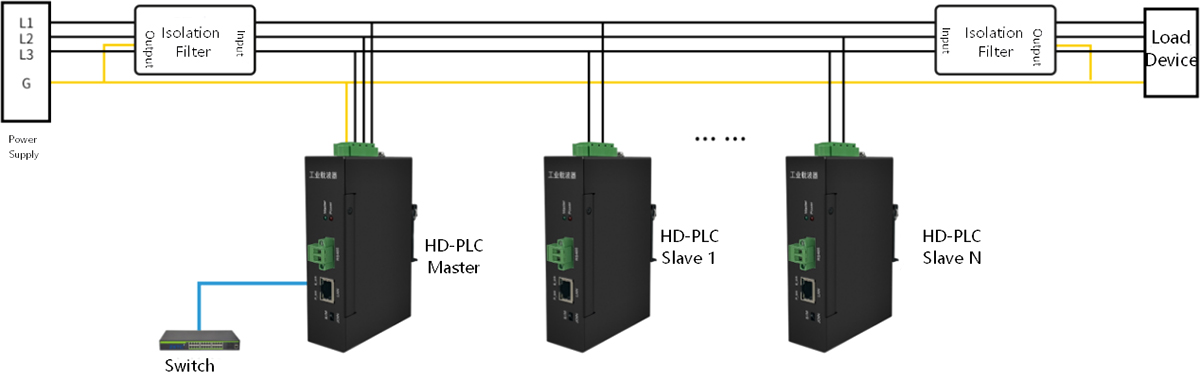

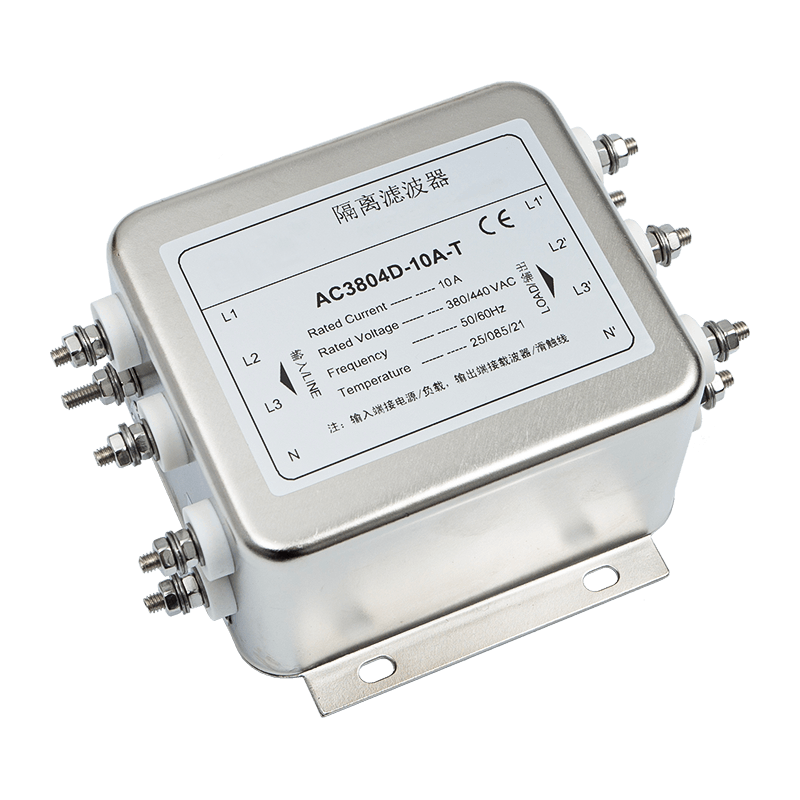

Ledningsdiagrammet for et trefaset fire-leder isoleret filter er vist nedenfor:

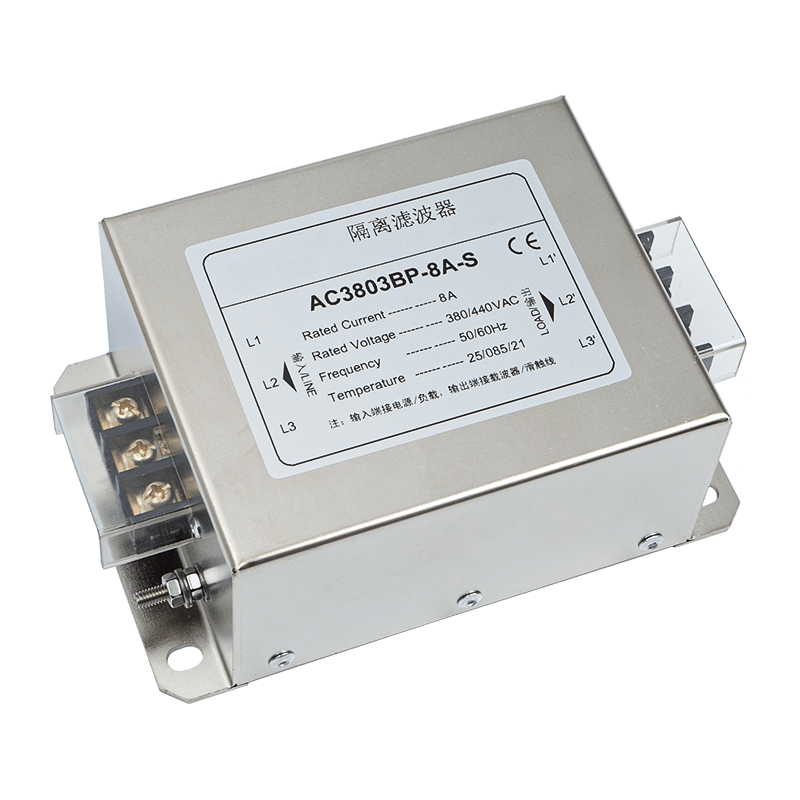

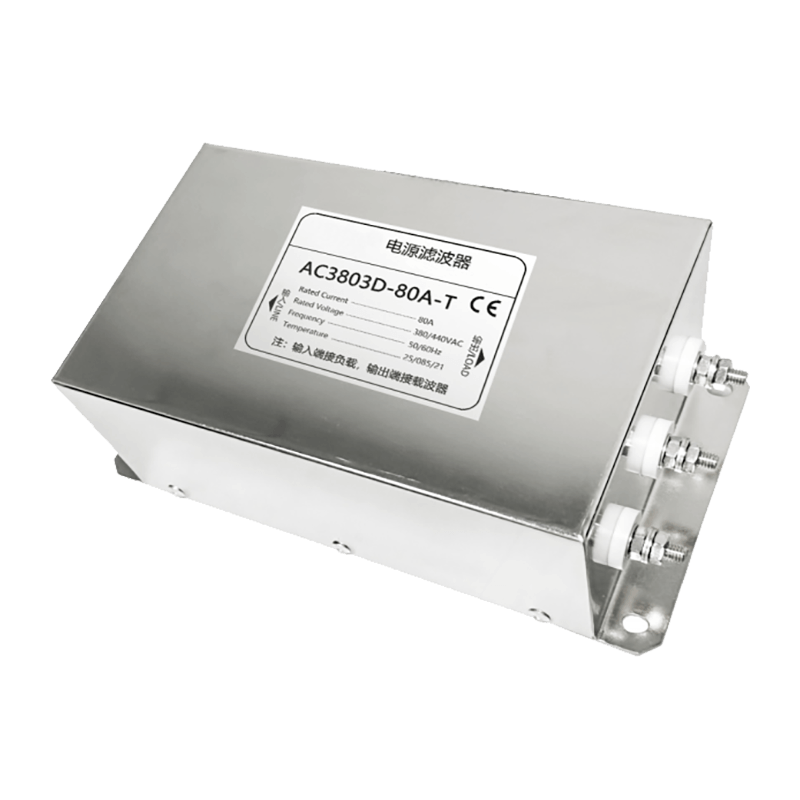

Det skematiske ledningsdiagram for frekvensomformerens dedikerede isolationsfilter er vist nedenfor:

Forhold kræver opmærksomhed:

1. Isolationsfilteret er et dedikeret strømforsyningsisolationsfilter designet til brug med strømforsyningsbærere. Udskift aldrig kommercielle strømfiltre med de dedikerede isolationsfiltre, der er beregnet til strømforsyningsbærere.

2. Ved montering af isolationsfiltre skal installationsretningen omhyggeligt skelnes. For filtre på strømforsyningssiden løber strømmen fra input til output, mens den for load-side filtre løber fra output til input. Det er især vigtigt at bemærke, at installationsretningen for filtre på belastningssiden er den omvendte af retningen for filtre på strømforsyningssiden.

3. Isolationsfilteret er forbundet i serie på strømledningen, mens bredbåndsbæreren er forbundet parallelt med strømledningen i udgangsenden af ​​isolationsfilteret. Der må ikke installeres isolationsfiltre på elledningerne mellem forskellige bredbåndsoperatører inden for samme netværk.

4. Isolationsfilteret skal installeres så tæt som muligt på både strømforsyningssiden og belastningssiden for effektivt at bortfiltrere elektromagnetisk interferens, der trænger ind langs elledninger og stråler udad.

5. Indgangs- og udgangslinjerne på isolationsfilteret skal holde en passende afstand mellem dem. Undgå parallelle eller krydsede ledninger for at forhindre forringelse af filtreringsydelsen.

6. Isolationsfilterets jordledning må ikke efterlades i flydende tilstand; den skal forbindes til enten en jordledning eller metalindkapslingen i el-boksen, med den kortest mulige længde at foretrække.

7. Alle belastninger på strømbærerkredsløbet skal være udstyret med isolationsfiltre for at sikre, at bredbåndsbærerkommunikation fungerer på rene elledninger.

8. Risiko for elektrisk stød: Brug ikke under strømførende forhold! Isolationsfilteret er udstyret med energilagringskomponenter, og spændingsfarer forbliver inden for 10 sekunder efter strømafbrydelse. Rør ikke direkte ved terminalforbindelser umiddelbart efter strømafbrydelse.
