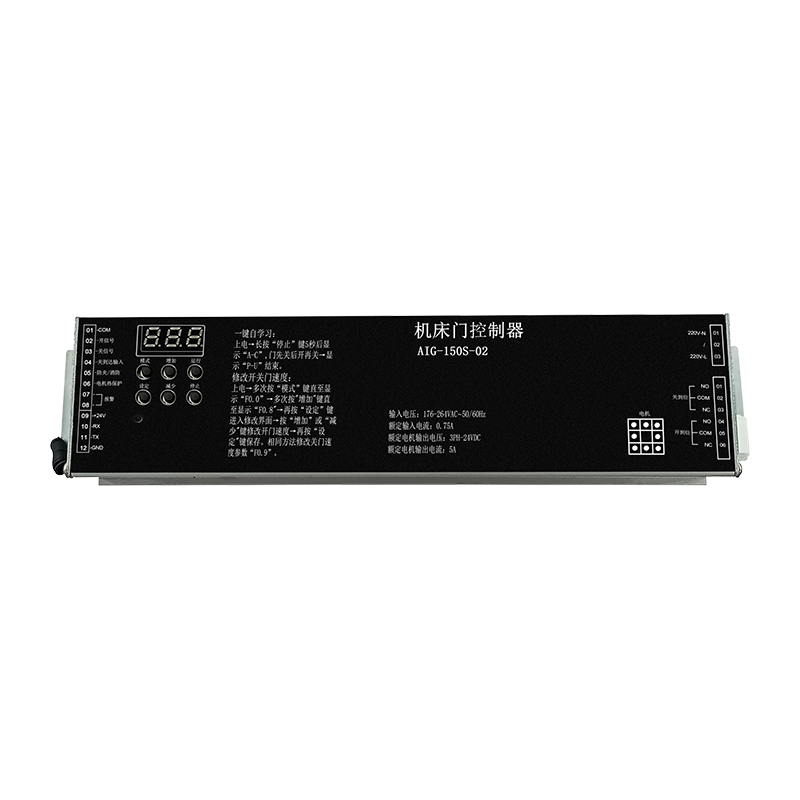

Produktbeskrivelse og applikationer
Målanvendelse: Denne controller er specielt designet til automatiseret betjening af værktøjsmaskiner.
Systemtype: Det er en DC-børsteløs controller, der anvender fuld lukket sløjfe-rumvektor PWM-kontrol til at styre motorbevægelser.
Fysisk profil: Enheden er kompakt med dimensioner på 261 x 64 x 41 mm (LxBxH).
Nøglefunktioner
One-Key Debugging: Systemet inkluderer en forenklet "A-c" selvlærende funktion, der automatisk måler dørvandring og identificerer motorens begyndelsesvinkel.
Omfattende kontrolgrænseflade: Et digitalt tastatur giver brugerne mulighed for at skifte mellem tilstande, overvåge realtidsdata (hastighed og strøm) og ændre funktionsparametre.
Operationelle kurver på flere niveauer:
Åbning (O) og lukning ©-grupper: Understøtter fire forskellige hastighedsniveauer (Lv1–Lv4) med tilpasselige indstillinger for acceleration, deceleration, "ryk" (jævnhed) og støddæmpningsafstande.
Konfigurerbar I/O:
Indgange: Understøtter eksterne signaler til åbne/lukke-kommandoer, endestopkontakter og sikkerheds-/brandlink-indgange.
Relæudgange: Indeholder tre relæer, der kan programmeres til 15 forskellige funktioner, såsom signalering, når døren er helt åben/lukket eller indikering af en controller-fejl.
Realtidsovervågning (N-parametre): Sporer tekniske data, herunder DC-busspænding, strømkoderposition, samlet driftstid og dørcyklustællinger (op til millioner af cyklusser).
Fordele og sikkerhedsfunktioner
Præcision og pålidelighed: Brugen af skærmede encoderkabler og lukket sløjfestyring sikrer præcis dørpositionering og forhindrer "løbsk" motorer under drift.
Sikkerhedsbeskyttelse:
Anti-Pinch Logic: Inkluderer programmerbare "døde zoner" og stall-detektionstider for at forhindre personskade eller beskadigelse af udstyr.
Miljø- og elektrisk sikring: Har induceret lynoverspændingsbeskyttelse og termisk motorbeskyttelse (via DI6 eller DI5).
Avanceret diagnostik: Controlleren gemmer de seneste fire fejl (f.eks. E-01 for overstrøm, E-02 for encoderfejl) for at lette hurtig fejlfinding.
Stabilitet: Inkluderer indbygget beskyttelse mod overspænding, underspænding, motorstop og omvendt rotation.
Produktydelsesspecifikationer
| Indgangsspænding | 176–264 VAC, 50/60 Hz |
| Styrbar 24V DC børsteløs motor eller servomotor, maksimal udgangsstrøm 7,5 A, maksimal udgangseffekt 150 W 24V strømafbryder |
| Udstyret med RS-485 kommunikationsnetværksfunktion |
| Indgangssignaler | åben, luk, anti-klem/brand, ankomst, motor overophedningsbeskyttelse |
| Relæudgangssignaler | åben stilling, lukkestilling, fejl |
| Gældende rækkevidde | værktøjsmaskindøre, specialtilpassede funktionsdøre osv. |
