Produktbeskrivelse
Enhedstype: Dette er et drev med variabel frekvens, der er specielt designet som en elevatordør AC asynkron controller.
Systemgrænseflade: Den har et digitalt tastatur med display til navigation, parameterredigering (typerne "p", "n" og "d") og overvågning.

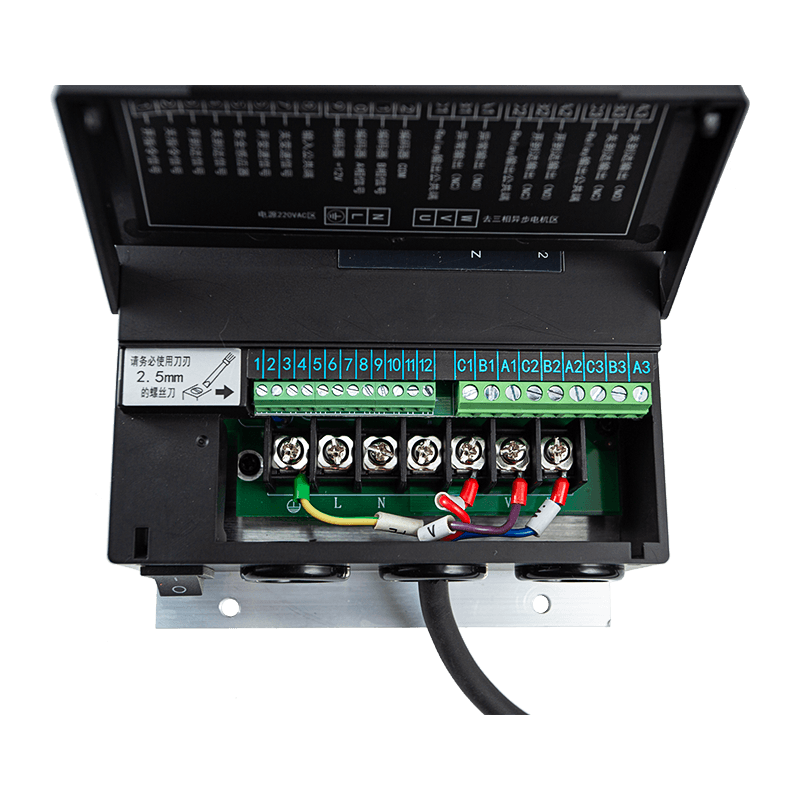

Strøm og tilslutningsmuligheder: Enheden bruger en enfaset strømforsyning og inkluderer terminaler til motortilslutning, indgangssignaler (åben/luk/grænse) og fejludgange.
Ansøgninger
Primær brug: Styring af åbnings- og lukkecyklusser for elevator-/liftdøre.
Driftstilstande: Den understøtter flere specialiserede driftstilstande, herunder:
- Encoder og Encoder Circle modes.
- 4-positions kontakt og 4-positions switch cirkeltilstande.
- Kommunikationstilstand via RS-485 for integreret systemstyring.
- Manuel tilstand til test og opsætning.
Nøglefunktioner
Dørkurver, der kan tilpasses: Brugere kan finjustere dørens bevægelse ved at justere parametre for acceleration, deceleration og frekvens på forskellige stadier af åbne/lukke-cyklussen.
Programmerbar momentkontrol: Inkluderer et DC-momentforstærkningsniveau (P05) og specifikke holde aktuelle indstillinger (d40, d41) for at opretholde dørens position, når den er helt åbnet eller lukket.
Fleksibel kontrollogik: Controlleren giver mulighed for valg af inputsignallogik (normalt åben eller normalt lukket) og tilbyder flere kontroltilstande (tastatur, terminal eller kommunikation).
Realtidsovervågning: Systemet overvåger og viser en lang række data, herunder udgangsfrekvens, strøm, dørposition, dørbredde (impulser) og samlede driftstider.
Sikkerhed: En adgangskodebeskyttelsesfunktion (P41) er tilgængelig for at låse parametre og forhindre utilsigtede eller uautoriserede ændringer.
Fordele
Præcision og glathed: Ved at give op til seks forskellige accelerations-/decelerationstider til både åbning og lukning, sikrer controlleren en jævn mekanisk drift og en løbekurve af høj kvalitet.
Omfattende beskyttelse: Drevet inkluderer integrerede sikkerhedsforanstaltninger mod overstrøm, overspænding, underspænding og overbelastning, som beskytter både controlleren og motoren mod beskadigelse.
Forenklet fejlfinding: En omfattende liste over fejlkoder (f.eks. SC1 for overstrøm, Er1 for encoder-pulsfejl) giver teknikere mulighed for hurtigt at diagnosticere og afhjælpe fejl.
Klar til brug: Enhederne leveres med fabriksudfyldt autotuning for dørbreddeimpulser og funktionsparametre, hvilket giver mulighed for øjeblikkelig grundlæggende betjening.
