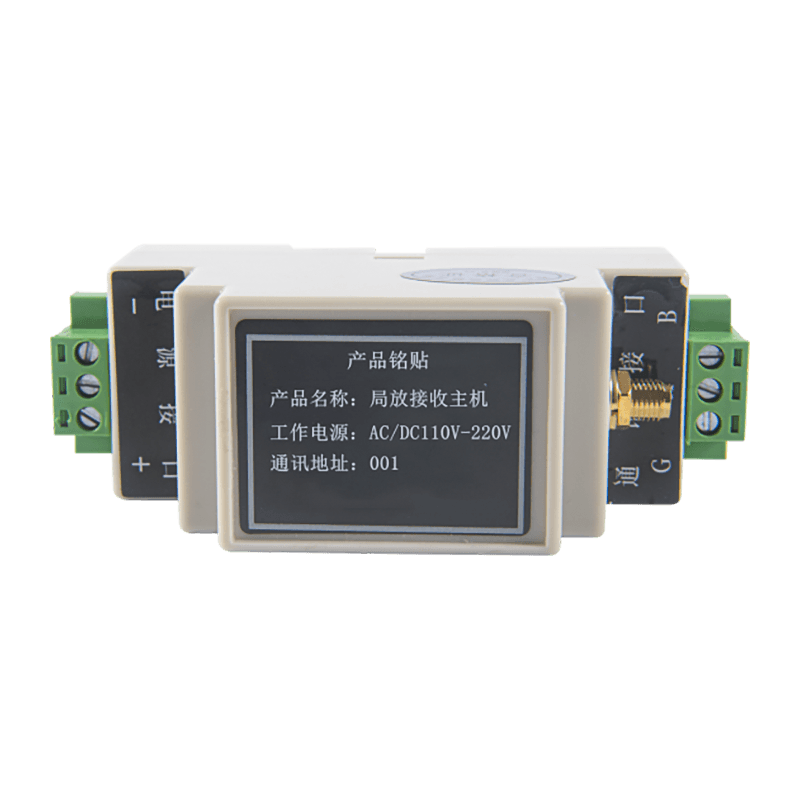

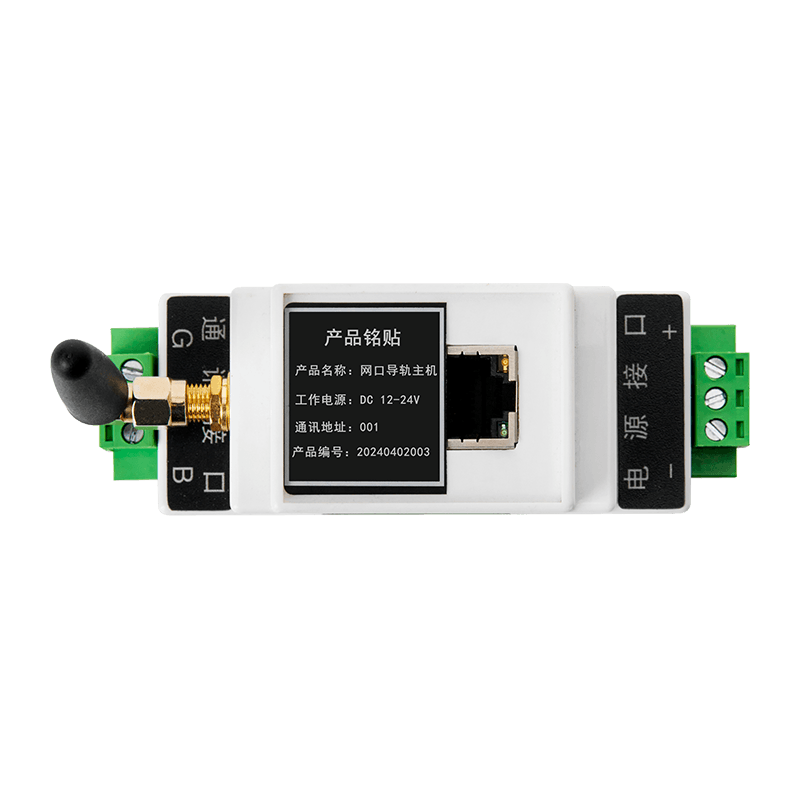

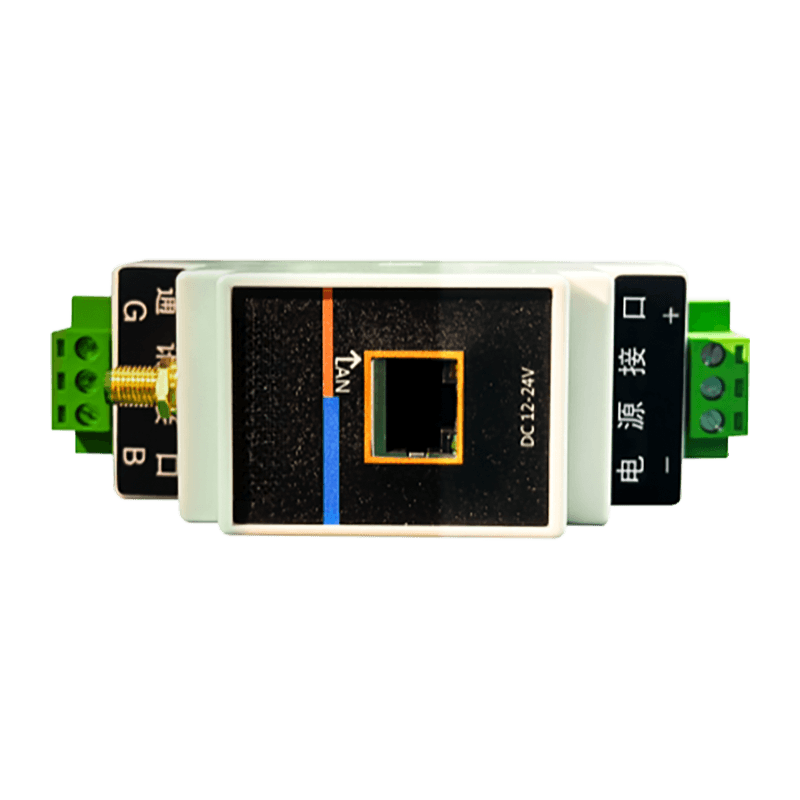

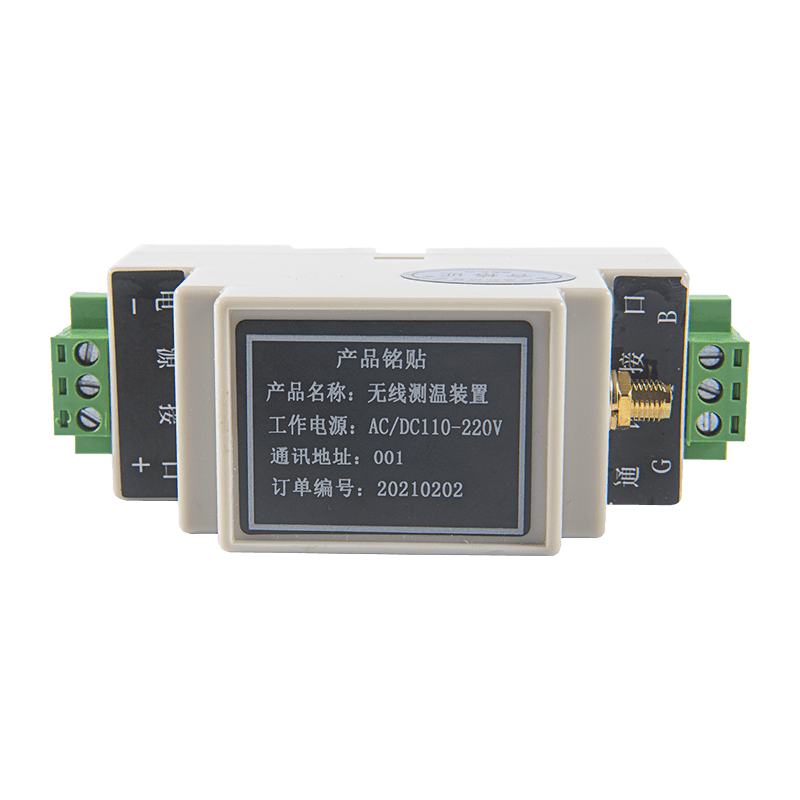

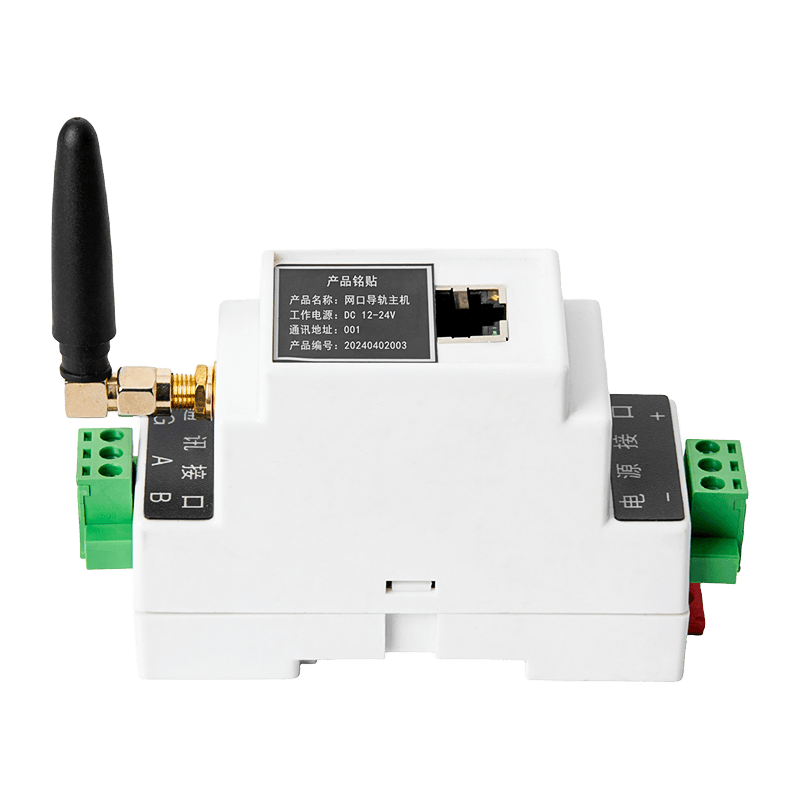

Styreskinne temperaturmåling Hovedenhed

Funktion

Illustrer

Kommunikationsparametre

De parametre, der er indstillet under kommunikation.

Trådløse parametre

Matchende parametre mellem det modtagende modul og temperaturføleren.

Temperaturparametre

16-bit data, med det mest signifikante ciffer først, nøjagtige til 0,1 ℃, med en fejl på ±1 ℃.

Spændingsparametre

Dataene er 16 bit lange, med den mest signifikante bit først. Hvis sensoren er en aktiv sensor, er denne værdi batterispændingen. Hvis det er en passiv sensor, er denne værdi spændingen efter strømmen er ensrettet og reguleret.

ID-registerparametre

Sensor-id'er kan indstilles.

Alarmtemperatur og statusinformation

Standardalarmtemperaturen er 90 ℃.

Statusinformation: 0x0000 angiver ingen temperaturoverskridelse, 0xFFFF angiver temperaturoverskridelse, og 0x1111 angiver en negativ maksimumtemperatur. En positiv maksimumtemperatur angiver den højeste temperatur, mens en negativ maksimumtemperatur angiver den laveste temperatur.

Tekniske parametre

Tekniske indikatorer

Brugsmiljø

Omgivelsestemperatur

-25℃～ 70℃

Omgivende luftfugtighed

≤95 %

Atmosfærisk tryk

80~110KPa

Højde

≤2500 meter

Virker strømforsyning

Strømforsyning

DC 9-32V AC 85-265V

Antal modtagne

Maksimalt antal sensorer, der kan tilsluttes

240 stk

Trådløst frekvensbånd

433 mio

Kommunikationsmetoder

TTL

RS485

Standard kommunikationsparametre

Baud rate

9600 Bps

Data bits

8-bit

Stop lidt

1 bit

Verifikationsmetode

Ingen

Kommunikationsprotokol

Standard MODBUS-protokol (kan tilpasses)

Installationsmetode

Installation af styreskinne, skrueinstallation
