Funktioner
Måleområde: -0,1MPa...0MPa~0,01MPa...100MPa.
Med displayet vises trykværdien i realtid.
Nulpunkts- og fuldskalakalibrering er praktisk.
Omvendt polaritetsbeskyttelse og strømbegrænsende beskyttelse.
Modstandsdygtig over for lynnedslag og trykstød.
Høj præcision, høj stabilitet og høj pålidelighed.
Anvendelsesområder
Industriel proceskontrol
Hydraulisk måling
Trykmåling i forskellige barske miljøer
Produktoversigt

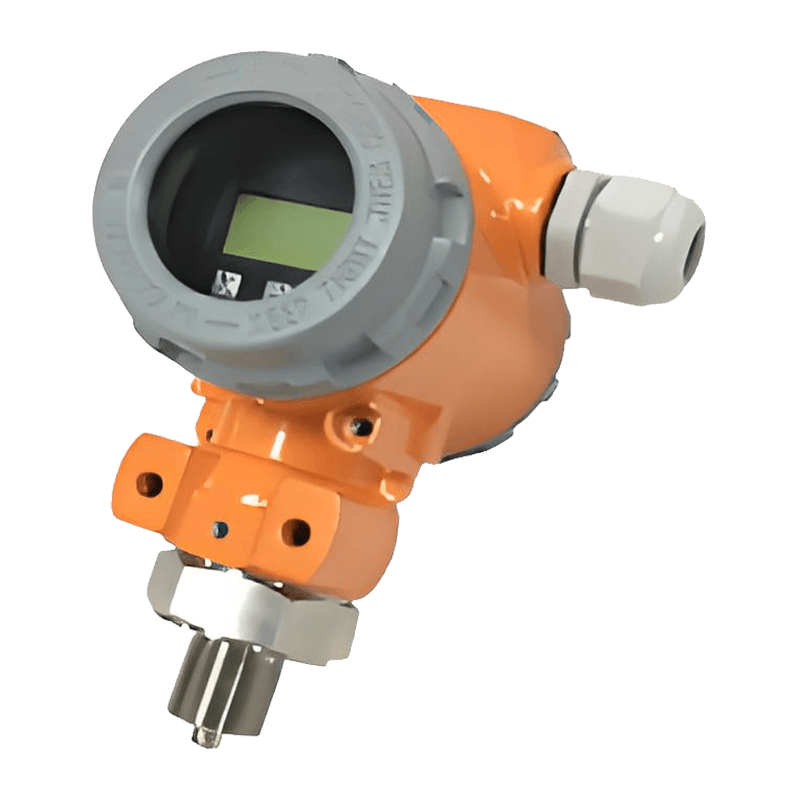

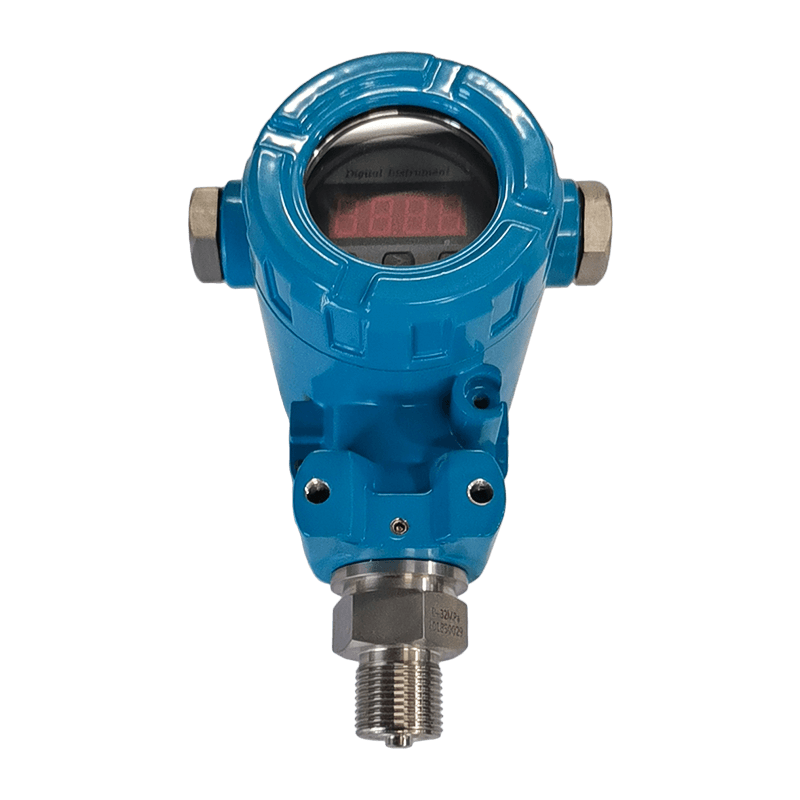

Den eksplosionssikre digitale display AI-TD tryktransmitter bruger en silicium tryksensor med en rustfri stålmembran som signalmåleelement og anvender et dedikeret IC-kredsløb til nulpunkts- og temperaturydelseskompensation over et bredt temperaturområde. Denne tryktransmitter har et digitalt LCD-display og er eksplosionssikker certificeret.
Dette produkt bruges til trykmåling i industrielle processer såsom petroleum, kemikalier, metallurgi, kraft og hydrologi.

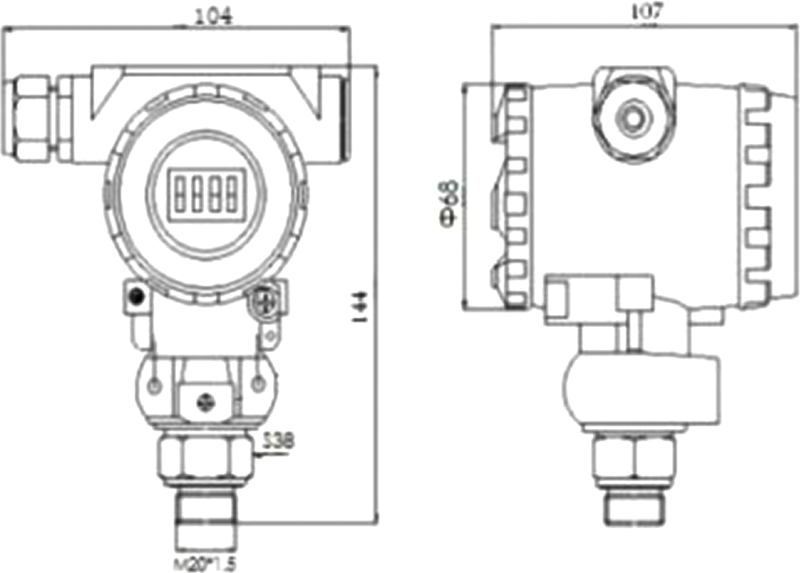

Udvendig struktur: (enhed: mm)
Dette billede er kun til reference; det faktiske produkt er gældende. Trykgrænseflader kan tilpasses.
Tekniske parametre:
| Trykparametre |
| Rækkevidde | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Overbelastning | 2 gange fuld skala eller 110 MPa (alt efter hvad der er lavest) |
| Type tryk | Manometertryk, absolut tryk, forseglet manometertryk |
| Elektriske parametre |
| Strømforsyning | 12~32V DC |
| Udgangssignal | 4mA~20mA DC (to-leder system) |
| Belastningsmodstand | ≤ (U-12) /0,02Ω |
| Strukturelle parametre |
| Indhegning | Eksplosionssikkert støbt aluminiumshus |
| Sensor | 316L rustfrit stål |
| Tætningsring | Fluorgummi |
| Beskyttelsesniveau | IP65 |
| Miljøforhold |
| Medieegnethed | Forskellige væsker, der ikke korroderer 316L rustfrit stål og fluorgummi |
| Kompensationstemperatur | - 10℃~80℃ |
| middel temperatur | -30℃~80℃ (LCD-skærmtype: -20℃~80℃) |
| Opbevaringstemperatur | -40℃~125℃ (LCD-skærmtype: -20℃~80℃) |
| Præstationsindikatorer |
| Nøjagtighed | ≤±0,1 %FS (minimum) | ≤±0,25 %FS (typisk) | ≤±0,5 %FS (maksimum) |
| Nulpunkts temperaturkoefficient | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Fuldskala temperaturkoefficient | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Langsigtet stabilitet | ±0,2%FS/år (maksimalt) |
