Funktioner
● Bredt måleområde, -0,1MPa til 100MPa.
● Konstruktion i alt rustfrit stål, forskellige trykgrænsefladetyper.
● Pålidelig ydeevne, sikker og nem at bruge.
● Forskellige udgangssignaltyper.
● Beskyttelse mod omvendt polaritet og øjeblikkelig overstrøms- og overspændingsbeskyttelse opfylder kravene til EMI-beskyttelse.
● Egensikre eksplosionssikre produkter opfylder designkravene i GB3836.4-standarden.
● Eksplosionssikre produkter opfylder designkravene i den nationale standard GB3836.2.
Produktoversigt
AI-TH Hirschmann tryktransmitteren bruger en piezoresistiv OEM tryksensor med en rustfri stålmembran som signalmåleelement. Den gennemgår automatiseret computertest og anvender lasertrimningsteknologi til nulpunkts- og temperaturkompensation over et bredt temperaturområde. Signalbehandlingskredsløbet, der er placeret i et hus af rustfrit stål, konverterer sensorsignalet til et standardudgangssignal. Hele produktet har gennemgået en streng test og ældningsscreening af komponenter, halvfabrikata og færdige produkter, hvilket sikrer stabil og pålidelig ydeevne.
Med sin fremragende pålidelighed, fleksibilitet og alsidighed bruges dette produkt i vid udstrækning til trykmåling og kontrol i industrielle processer såsom olie, kemikalier, metallurgi, strøm og vandstand.

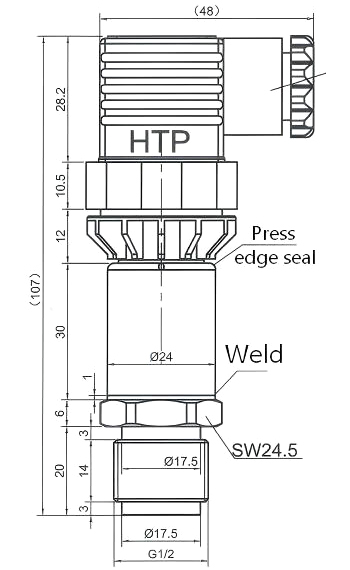

Udvendig struktur: (enhed: mm)
Dette billede er kun til reference; det faktiske produkt er gældende. Trykgrænseflader kan tilpasses.
Tekniske parametre:
| Rækkevidde | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Overbelastning | 2 gange fuldskalatryk eller 110MPa (alt efter hvad der er lavere) |
| Type stress | Manometertryk, absolut tryk eller forseglet manometertryk |
| Nøjagtighed | ±0,5 %FS |
| Langsigtet stabilitet | Maksimalt ±0,3 %FS/år |
| Nulpunkts temperaturkoefficient | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Fuldskala temperaturkoefficient | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Kompensationstemperatur | -10℃~80℃ |
| Driftstemperatur | -30℃～80℃, egensikker type -10℃~60℃ |
| Opbevaringstemperatur | -40℃～125℃ |
| Output type | Strømtype (to-leder system) | Spændingstype (tre-leder system) |
| Strømforsyning | 10~30VDC | 10~30VDC |
| Udgangssignal | 4mA~20mADC | 0/1~5/10VDC |
| Isolationsmodstand | 100MΩ, 100VDC |
| Indkapslingsbeskyttelse | IP65 (plug-in type) |
| Elektrisk tilslutning | Hessmann |
| Trykforbindelse | G1/2 udvendig gevind (tilpasses efter anmodning) |
