Funktioner
● Brug af en mikroelektromekanisk system (MEMS) flowsensorchip, en bypass-shunt og en elektromagnetisk proportionalventil.
● Elektromagnetiske proportionalventiler er kendetegnet ved lang levetid og høj følsomhed.
● Sensorens nulpunktsstabilitet.
● Den har høj nøjagtighed og god repeterbarhed inden for sit måleområde.
● Hurtig responstid.
● Standard mekanisk grænseflade, nem at installere.
● RS485 kommunikationsudgang, standard MODBUS RTU protokol .

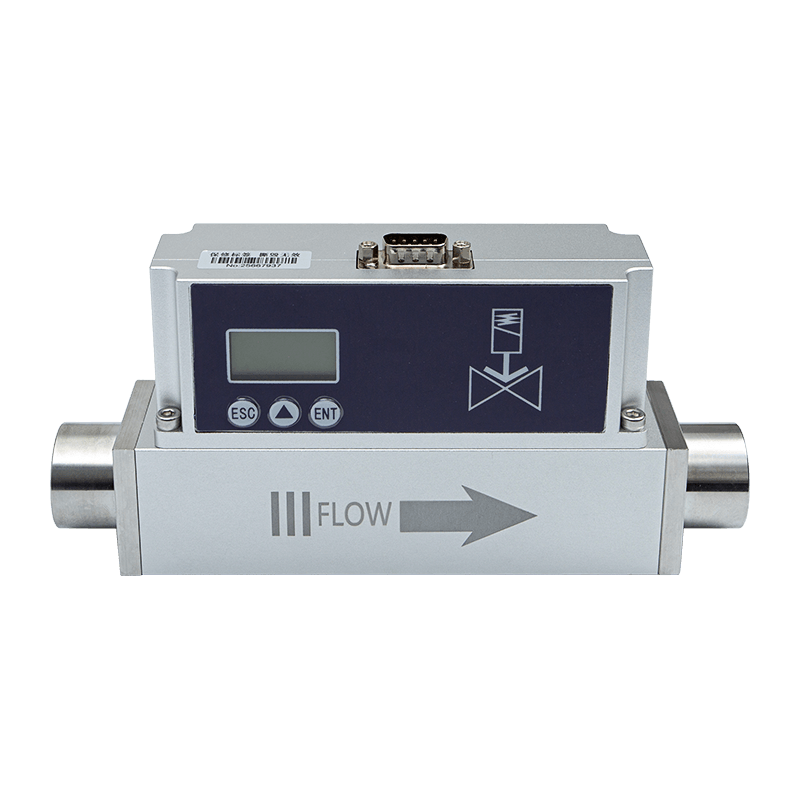

● LCD'et viser øjeblikkelige og kumulative flowhastigheder, hvilket giver en klar og intuitiv læseoplevelse. Flowhastigheder kan styres via knapindgang, og de kontrollerede og realtidsstrømningshastigheder vises direkte på LCD-skærmen.
● Standardkonfiguration inkluderer 4-20mA input/output kontrol.
● Kan tilpasses 0-5V eller 0-10V input/output kontrol
Produktintroduktion
AI-FC proportionalventilstyrede termiske gasmasseflowmåler er en termisk gasflowsensor med proportionalventilflowkontrol designet og udviklet ved hjælp af en avanceret mikroelektromekanisk system (MEMS) flowsensorchip. Den kombinerer digital signalbehandlingsteknologi og flowkontrolalgoritmer for at opnå præcis kontrol og intelligent behandling af flowhastigheden af forskellige gasser.
Proportionalventilstyrede flowmålere er kendetegnet ved høj nøjagtighed og stærke anti-interferensegenskaber. Bypass-væsken i fordeleren er i en laminær strømningstilstand, hvilket gør målingen og styringen mere stabil og nøjagtig, hvilket gør den velegnet til måling og processtyring af forskellige småstrøms rene gasser.
Tekniske parametre
| fungerende strømforsyning | DC24V/12W |
| Nøjagtighed (%) | Kontrolnøjagtighed: ±1,0% SP, Målenøjagtighed: 1% fs |
| Kontrol- og måleområdeforhold | 1:100 |
| Ventil type | Normalt lukket type |
| Driftstemperatur | -10~55℃ |
| fugtighed | <95%RH (ingen frost, ingen is, ingen kondens) |
| Flow specifikationer | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Arbejdstrykområde | Mål: 0-1,5 MPa Kontrol: 10SCCM-30SPLM Tryk: 0,1-1,0MPa 100 SPLM tryk: 0,1-0,65 MPa 300SPLM Tryk: 0,1-0,5 MPa |
| Typisk kontrolresponstid | Mindre end 1,5 sekunder (T90) |
| Mål responstid | <50 ms |
| Output metode | 4-20mA (1-5V), 0-5V og 0-10V kan tilpasses. |
| Kommunikationsmetoder | RS485 (Modbus RS485 protokol) |
| Kontrolmetode | Knapbetjening, Modbus, 4-20mA (1-5V), 0-5V og 0-10V kan tilpasses. |
| Mekanisk forbindelse | G1/4, PT1/2 indvendigt gevind; andre tråde kan tilpasses. |
| Beskyttelsesniveau | IP40 |
blev målt ved 25 ℃, 101,32 kPa og i tør luft.
Andre funktioner
| Valgbare standardtemperaturforhold | 0°, 20°, 25°, justerbar af brugeren, standard er 25° |
| Valgbar gastype | Luft, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normal driftstrykforskel | 0,1-0,8 MPa, flowhastighed <= 30 SLM 0.1MPA-0.6MPA 30SLM < Flowhastighedsspecifikation <= 100SLM 0,1 MPa -0,4 MPa 100SLM < Flowspecifikation < 300SLM |
| Ukonventionel arbejdstrykforskel | Skræddersyet konsultation tilgængelig |
